Als erfahrener Anbieter von Unterstützungszylindern wurde ich oft nach der komplizierten Beziehung zwischen dem Durchmesser eines Stützzylinders und seiner Last -Lagerkapazität gefragt. Dies ist ein Thema, das im Mittelpunkt des Verständnisses der Leistung und Anwendung von Unterstützungszylindern steht und für Ingenieure und Beschaffungsfachleute von entscheidender Bedeutung ist.
Die Grundlagen von Unterstützungszylindern
Unterstützungszylinder sind wesentliche Komponenten in verschiedenen industriellen Anwendungen, von Fertigungsleitungen bis hin zu schweren Dienstmaschinen. Sie sind so konzipiert, dass sie eine stabile Unterstützung für Lasten bieten und den reibungslosen und sicheren Betrieb von Geräten sicherstellen. Die beiden Haupttypen von Unterstützungszylindern, die ich oft empfehle, sind dieFZ32Q Floating Träger Luftzylinderund dieFZ25P Hilfstützluftzylinder. Diese Zylinder haben unterschiedliche Spezifikationen, die auf den verschiedenen industriellen Bedürfnissen zugeschnitten sind.
Der Einfluss des Durchmessers auf die Last -Lagerkapazität
Theoretische Perspektive
Die Lastkapazität eines Stützzylinders steht in direktem Zusammenhang mit dem Druck auf seinem Kolben und dem Kreuzschnittbereich des Kolbens. Gemäß der grundlegenden Formel für Kraft (f = p \ mal a), wobei (f) die Kraft (Last -Lagerkapazität) ist, ist (p) der Druck und (a) der Kreuzbereich. Die Querschnittsfläche eines Kolbens in einem Stützzylinder wird unter Verwendung der Formel (a = \ pi \ mal (\ frac {d} {2})^2) berechnet, wobei (d) der Durchmesser des Kolbens ist.
Aus diesem Grund können wir deutlich erkennen, dass, wenn der Druck (P) konstant bleibt, ein Anstieg des Durchmessers (d) des Kolbens zu einem signifikanten Anstieg der Kreuzung der Kreuzung (a) führt. Infolgedessen nimmt die Last -Lagerkapazität (f) des Stützzylinders proportional zum Quadrat des Durchmessers zu. Wenn wir beispielsweise den Durchmesser eines Kolbens verdoppeln, nimmt die Schnittfläche der Kreuzung um den Faktor vier zu, ebenso wie die Last -Lagerkapazität unter der Annahme, dass der Druck konstant ist.
Praktische Beispiele
Schauen wir uns einige echte - Weltszenarien an. In einer Produktionsstätte haben wir möglicherweise zwei Stützzylinder mit unterschiedlichen Durchmessern. Ein kleinerer Durchmesser -Trägerzylinder wie der FZ25P -Hilfsunterstützungsluftzylinder wird häufig in Anwendungen verwendet, in denen die Last relativ leicht ist, z. B. die Unterstützung kleiner Maßstäbe oder Leitkomponenten. Der Durchmesser seines Kolbens ist so konzipiert, dass diese leichteren Lasten ausreichend unterstützt werden und gleichzeitig eine kompakte Größe aufrechterhalten werden.

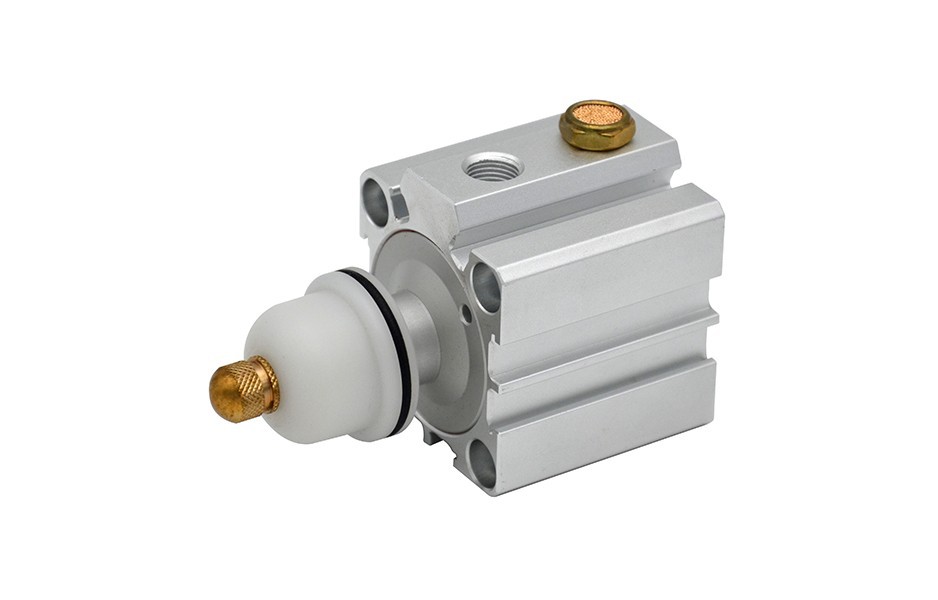

Andererseits ist der FZ32Q -schwimmende Luftzylinder mit einem Kolben mit größerem Durchmesser besser für schwere Dienstanwendungen geeignet. Es kann viel größere Lasten verarbeiten, wie z. B. große Maßstäbeformen oder schwere Maschinenteile während der Baugruppe oder Verarbeitung. Dies liegt daran, dass der Kolben mit größerem Durchmesser eine größere Schnittfläche bietet, die in Kombination mit dem auf ihm ausgeübten Druck zu einer höheren Last -Lagerkapazität führt.
Andere Faktoren, die die Belastung beeinflussen - Lagerkapazität
Während der Durchmesser ein entscheidender Faktor für die Bestimmung der Lastkapazität eines Stützzylinders ist, ist er nicht die einzige. Es gibt mehrere andere Faktoren, die ebenfalls einen signifikanten Einfluss haben können.
Material und Konstruktion
Das Material zur Herstellung des Stützzylinders spielt eine wichtige Rolle. Hochfestige Materialien können höheren Drücken und Lasten standhalten, ohne zu verformen oder zu versagen. Zum Beispiel sind Zylinder aus hohen Stahllegierungen mit hohen Stahllegierungen häufig in der Lage, schwere Lasten zu handhaben, als bei Standard -Aluminiumlegierungen.
Die Konstruktion des Zylinders, einschließlich der Dicke der Wände und der Qualität der Dichtungen, wirkt sich ebenfalls auf die Last -Tragfähigkeit aus. Ein Brunnenzylinder mit dicken Wänden und hohen Qualitätsdichtungen kann Lecks verhindern und den Druck innerhalb des Zylinders aufrechterhalten, um sicherzustellen, dass die berechnete Last -Lagerkapazität in der Praxis erreichbar ist.
Betriebsbedingungen
Die Betriebsbedingungen wie Temperatur, Luftfeuchtigkeit und das Vorhandensein von Verunreinigungen können auch die Last -Lagerkapazität beeinflussen. Extreme Temperaturen können dazu führen, dass die Materialien des Zylinders erweitert oder zusammengezogen werden, was die Leistung der Dichtungen und die Gesamtintegrität des Zylinders beeinflussen kann. Eine hohe Luftfeuchtigkeit oder das Vorhandensein von Verunreinigungen kann zu Korrosion oder Verschleiß führen, wodurch die Fähigkeit des Zylinders zur Stützung von Lasten im Laufe der Zeit verringert wird.
Auswählen des richtigen Unterstützungszylinders
Wenn es darum geht, den richtigen Unterstützungszylinder für eine bestimmte Anwendung auszuwählen, ist es wichtig, sowohl die Last -Lageranforderungen als auch die Betriebsbedingungen zu berücksichtigen. Berechnen Sie zunächst die erwartete Last, die der Stützzylinder verarbeiten muss. Dies umfasst nicht nur die statische Belastung, sondern auch alle dynamischen Lasten, die während des Betriebs auftreten können, wie z. B. Vibrationen oder Auswirkungen.
Wählen Sie basierend auf den Lastanforderungen einen Stützzylinder mit einem angemessenen Durchmesser. Wie wir diskutiert haben, bedeutet ein größerer Durchmesser im Allgemeinen eine höhere Lastkapazität, aber er verfügt auch über eine größere Größe und möglicherweise höhere Kosten. Daher ist es wichtig, ein Gleichgewicht zwischen der Lastkapazität und den praktischen Einschränkungen der Anwendung zu finden.
Betrachten Sie als nächstes die Betriebsbedingungen. Wenn sich die Anwendung in einer harten Umgebung befindet, wählen Sie einen Unterstützungszylinder aus Materialien, die diesen Bedingungen standhalten können. In einer korrosiven Umgebung wäre beispielsweise ein Zylinder mit einer korrosion - resistenten Beschichtung oder aus korrosionsbeständigem Material eine bessere Wahl.
Die Bedeutung professioneller Beratung
Die Auswahl des richtigen Unterstützungszylinders ist eine komplexe Aufgabe, die ein tiefes Verständnis der technischen Aspekte erfordert. Als Support -Zylinderlieferant habe ich viele Fälle gesehen, in denen eine unsachgemäße Auswahl zu Gerätenausfällen und Produktionsverzögerungen geführt hat. Deshalb ist es immer eine gute Idee, professionelle Ratschläge zu suchen.
Unser Expertenteam verfügt über umfangreiche Erfahrung im Bereich Unterstützungszylinder. Wir können Ihnen helfen, Ihre spezifischen Anwendungsanforderungen zu analysieren, die Lastkapazität genau zu berechnen und den am besten geeigneten Unterstützungszylinder für Ihre Anforderungen zu empfehlen. Egal, ob Sie mit einer einfachen leichten Lastanwendung oder einem komplexen schweren Pflichtprojekt umgehen, wir sind hier, um Ihnen die besten Lösungen zu bieten.
Kontaktieren Sie uns für Beschaffung und Verhandlung
Wenn Sie dabei sind, Unterstützungszylinder für Ihr Projekt zu beschaffen, wenden Sie sich nicht an uns. Wir bieten eine breite Palette von Unterstützungszylindern, einschließlich derFZ32Q Floating Träger Luftzylinderund dieFZ25P Hilfstützluftzylinder, um Ihre vielfältigen Bedürfnisse zu erfüllen.
Wir verstehen, dass jedes Projekt einzigartig ist, und wir sind bestrebt, maßgeschneiderte Lösungen bereitzustellen. Unser Team wird eng mit Ihnen zusammenarbeiten, um sicherzustellen, dass Sie die richtigen Supportzylinder zum bestmöglichen Preis erhalten. Unabhängig davon, ob Sie einen einzelnen Unterstützungszylinder oder eine große Maßstabsanordnung benötigen, haben wir die Fähigkeit, Ihre Anforderungen zu erfüllen.
Referenzen
- "Pneumatic Systems Handbook" von Pneumatic Systems Association
- "Mechanisches Design von Maschinenelementen und Maschinen: Ein Misserfolg - Präventionsperspektive" von Robert C. Juvinall und Kurt M. Marshek
