Beim CNC-Fräsen ist das Schneidwerkzeug der Dreh- und Angelpunkt im Bearbeitungsprozess. Seine Leistung bestimmt direkt die Qualität des Endprodukts, die Effizienz der Produktion und die Gesamtkosteneffizienz des Betriebs. Als erfahrener CNC-Fräslieferant habe ich die Auswirkungen eines verschlissenen Schneidwerkzeugs auf das gesamte Fertigungsökosystem aus erster Hand miterlebt. In diesem Blog werde ich mich mit den verräterischen Anzeichen eines verschlissenen Schneidwerkzeugs beim CNC-Fräsen befassen und Ihnen das Wissen vermitteln, um diese Probleme umgehend zu erkennen und zu beheben.
1. Verschlechterung der Oberflächenbeschaffenheit
Eines der offensichtlichsten Anzeichen für ein verschlissenes Schneidwerkzeug ist eine schlechte Oberflächenbeschaffenheit des bearbeiteten Teils. Wenn ein Schneidwerkzeug in gutem Zustand ist, kann es eine glatte und gleichmäßige Oberfläche auf dem Werkstück erzeugen. Allerdings verliert das Werkzeug mit zunehmender Abnutzung seine Schärfe. Diese Stumpfheit führt dazu, dass das Werkzeug reißt, anstatt sauber durch das Material zu schneiden.
Möglicherweise bemerken Sie sichtbare Rillen, Grate oder Rauheiten auf der Oberfläche des Teils. In manchen Fällen kann es zu Graten an den Kanten kommen, bei denen es sich um kleine, unerwünschte Materialstückchen handelt, die hervorstehen. Diese Mängel beeinträchtigen nicht nur die Ästhetik des Produkts, sondern können auch Auswirkungen auf die Funktionalität haben. Bei feinmechanischen Anwendungen kann beispielsweise eine raue Oberflächenbeschaffenheit zu erhöhter Reibung, verringerter Verschleißfestigkeit und potenziellen Problemen bei der Teilemontage führen.
2. Erhöhte Schnittkräfte
Da Schneidwerkzeuge verschleißen, benötigen sie mehr Kraft, um das Material zu durchtrennen. Dies liegt daran, dass die abgenutzten Kanten das Material nicht so effizient scheren, sodass die Maschine härter arbeiten muss. Erhöhte Schnittkräfte können Sie auf verschiedene Arten erkennen.
Erstens stellen Sie möglicherweise fest, dass der Maschinenmotor lauter als gewöhnlich läuft. Die zusätzliche Belastung des Motors führt dazu, dass dieser mehr Leistung aufnimmt und ein lauteres Geräusch erzeugt. Zweitens kann es sein, dass die Maschine während des Schneidvorgangs stärker vibriert. Diese Vibrationen sind durch die Struktur der Maschine hindurch spürbar und sogar in Form sichtbarer Erschütterungen sichtbar. Hochfrequente Vibrationen können außerdem Rattermarken am Werkstück verursachen, die ein weiterer Hinweis auf ein Problem sind.
Wenn Ihre CNC-Maschine darüber hinaus mit Sensoren ausgestattet ist, können Sie die Schnittkräfte direkt überwachen. Ein Anstieg der Kraftmesswerte im Laufe der Zeit ist ein klares Zeichen dafür, dass das Werkzeug abgenutzt ist. Übermäßige Schnittkräfte können außerdem die Maschinenkomponenten zusätzlich belasten und zu vorzeitigem Verschleiß und möglichen Ausfällen führen.
3. Veränderungen in der Spanbildung
Form, Größe und Farbe der beim Schneidvorgang entstehenden Späne können wertvolle Erkenntnisse über den Zustand des Schneidwerkzeugs liefern. Wenn ein Werkzeug neu und scharf ist, erzeugt es normalerweise lange, kontinuierliche Späne, die gut geformt sind. Diese Späne sind ein Zeichen dafür, dass der Schneidprozess stabil und effizient ist.
Mit der Abnutzung des Werkzeugs beginnen sich die Späne zu verändern. Sie können kürzer, fragmentierter oder unregelmäßiger werden. Anstelle langer, bandartiger Späne können beispielsweise kleine, lockige Späne oder sogar pulverartige Ablagerungen zu sehen sein. Diese Veränderung der Spanbildung ist darauf zurückzuführen, dass das verschlissene Werkzeug das Material nicht mehr so sauber schneidet und es dadurch anders aufbricht.
Auch die Farbe der Chips kann ein Indikator sein. Wenn die Späne verfärbt sind, beispielsweise einen blauen oder braunen Farbton aufweisen, kann dies auf eine übermäßige Hitzeentwicklung während des Schneidvorgangs hinweisen. Hitze ist ein Nebenprodukt des Schneidvorgangs, aber wenn ein Werkzeug abgenutzt ist, erhöht sich die Reibung zwischen Werkzeug und Material, was zu höheren Temperaturen führt. Übermäßige Hitze kann den Werkzeugverschleiß weiter beschleunigen und auch die Eigenschaften des Werkstückmaterials beeinträchtigen.
4. Abweichung in der Maßgenauigkeit
Beim CNC-Fräsen ist das Erreichen präziser Maße entscheidend. Ein verschlissenes Schneidwerkzeug kann dazu führen, dass das bearbeitete Teil von den gewünschten Maßen abweicht. Dies liegt daran, dass die abgenutzten Kanten des Werkzeugs das Material möglicherweise nicht gemäß den genauen Spezifikationen schneiden.
Beispielsweise kann der Durchmesser eines Lochs oder die Breite eines Schlitzes größer oder kleiner sein als die Designanforderungen. Diese Maßungenauigkeiten können mit Präzisionsmessgeräten wie Messschiebern, Mikrometern oder Koordinatenmessgeräten (KMG) gemessen werden. Selbst kleine Abweichungen können problematisch sein, insbesondere in Branchen, in denen enge Toleranzen erforderlich sind, beispielsweise in der Luft- und Raumfahrt sowie bei der Herstellung medizinischer Geräte.
Maßabweichungen können auch auf Werkzeugdurchbiegungen zurückzuführen sein. Wenn die Schnittkräfte aufgrund von Werkzeugverschleiß zunehmen, kann sich das Werkzeug unter der Belastung verbiegen oder durchbiegen, wodurch es das Material in einem falschen Winkel oder in einer falschen Tiefe schneidet.
5. Werkzeugbruch
Bei starkem Werkzeugverschleiß kann es während des Bearbeitungsprozesses zum Bruch des Schneidwerkzeugs kommen. Ein Werkzeugbruch kann katastrophale Folgen haben, da er nicht nur den Produktionsprozess stoppt, sondern auch Schäden am Werkstück und an der Maschine selbst verursachen kann.
Neben dem Verschleiß können mehrere Faktoren zum Werkzeugbruch beitragen. Wenn beispielsweise die Schnittparameter zu aggressiv eingestellt werden, etwa durch einen hohen Vorschub oder eine große Schnitttiefe, kann dies zu einer übermäßigen Belastung des verschlissenen Werkzeugs führen, was zum Bruch führen kann. Eine unzureichende Kühlung und Schmierung kann außerdem dazu führen, dass das Werkzeug überhitzt und spröde wird, was die Wahrscheinlichkeit eines Bruchs erhöht.
Wenn ein Werkzeug kaputt geht, ist das meist offensichtlich. Möglicherweise hören Sie ein lautes Geräusch und der Bearbeitungsprozess stoppt plötzlich. Die Untersuchung des kaputten Werkzeugs kann Hinweise auf die Bruchursache geben. Wenn der Bruch in der Nähe der Schneidkante auftritt, ist dies wahrscheinlich auf übermäßigen Verschleiß und übermäßige Beanspruchung zurückzuführen.
6. Anforderungen an den häufigen Austausch von Werkzeugen
Wenn Sie feststellen, dass Sie Schneidwerkzeuge häufiger als normal austauschen, ist das ein deutlicher Hinweis darauf, dass ein Problem mit dem Werkzeugverschleiß vorliegt. Während die Lebensdauer eines Schneidwerkzeugs je nach bearbeitetem Material, Schneidparametern und Werkzeugtyp variieren kann, sollte ein plötzlicher Anstieg der Austauschrate ein Warnsignal auslösen.
Dies kann verschiedene Ursachen haben, beispielsweise die Verwendung des falschen Werkzeugtyps für das Material, falsche Schnittparameter oder eine schlechte Maschinenwartung. Die Analyse der Nutzungsmuster und des Zustands der ausgetauschten Werkzeuge kann Ihnen dabei helfen, die Grundursache des Problems zu ermitteln.
Lösungen und vorbeugende Maßnahmen
Sobald Sie die Anzeichen eines abgenutzten Schneidwerkzeugs erkannt haben, ist es wichtig, entsprechende Maßnahmen zu ergreifen. Eine regelmäßige Werkzeuginspektion ist von entscheidender Bedeutung. Durch eine Sichtprüfung der Schneidwerkzeuge vor und nach jedem Gebrauch können Sie Verschleißerscheinungen frühzeitig erkennen und die Werkzeuge austauschen, bevor sie größere Probleme verursachen.
Auch die richtige Auswahl der Schneidwerkzeuge ist entscheidend. Stellen Sie sicher, dass Sie Werkzeuge auswählen, die für das zu bearbeitende Material und den jeweiligen Schneidvorgang geeignet sind. Beispielsweise erfordern unterschiedliche Materialien unterschiedliche Arten von Werkzeugbeschichtungen und -geometrien, um die Schneidleistung zu optimieren.
Auch die Optimierung der Schnittparameter wie Spindeldrehzahl, Vorschub und Schnitttiefe kann die Standzeit des Werkzeugs verlängern. Die Verwendung der richtigen Schneidflüssigkeiten kann dazu beitragen, Reibung und Wärmeentwicklung zu reduzieren und die Werkzeuge zusätzlich zu schützen.
Darüber hinaus kann die Investition in hochwertige Werkzeuge auf lange Sicht eine kluge Entscheidung sein. Auch wenn sie von vornherein teurer sind, bieten sie oft eine bessere Leistung und eine längere Lebensdauer.
Abschluss
Als CNC-Fräslieferant weiß ich, wie wichtig es ist, die Qualität und Leistung von Schneidwerkzeugen aufrechtzuerhalten. Wenn Sie sich der Anzeichen eines verschlissenen Schneidwerkzeugs bewusst sind, können Sie proaktive Maßnahmen ergreifen, um die Effizienz und Genauigkeit Ihrer Bearbeitungsvorgänge sicherzustellen. Ob es um die Überwachung der Oberflächengüte, der Schnittkräfte, der Spanbildung oder der Maßgenauigkeit geht, jeder Aspekt liefert wertvolle Informationen über den Zustand des Werkzeugs.

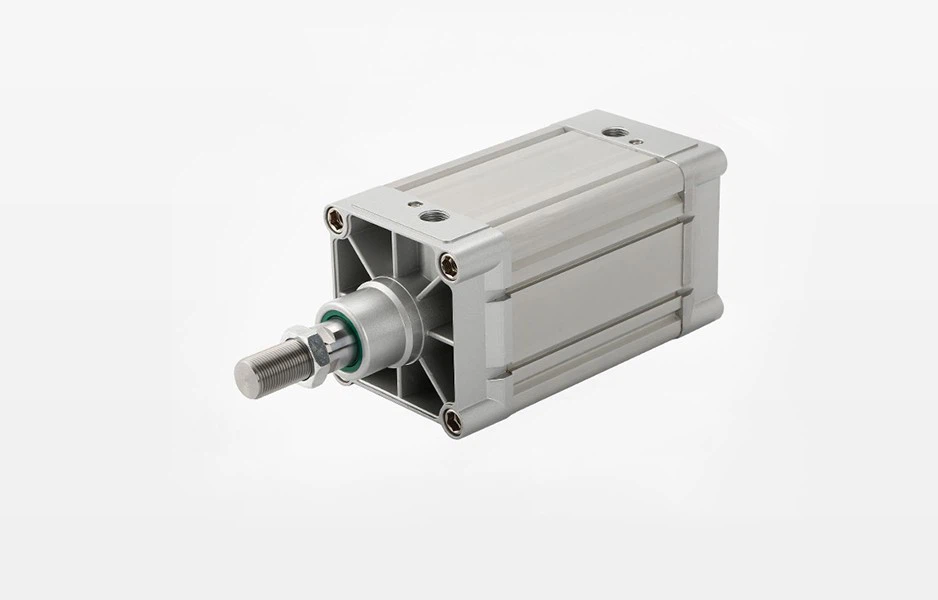

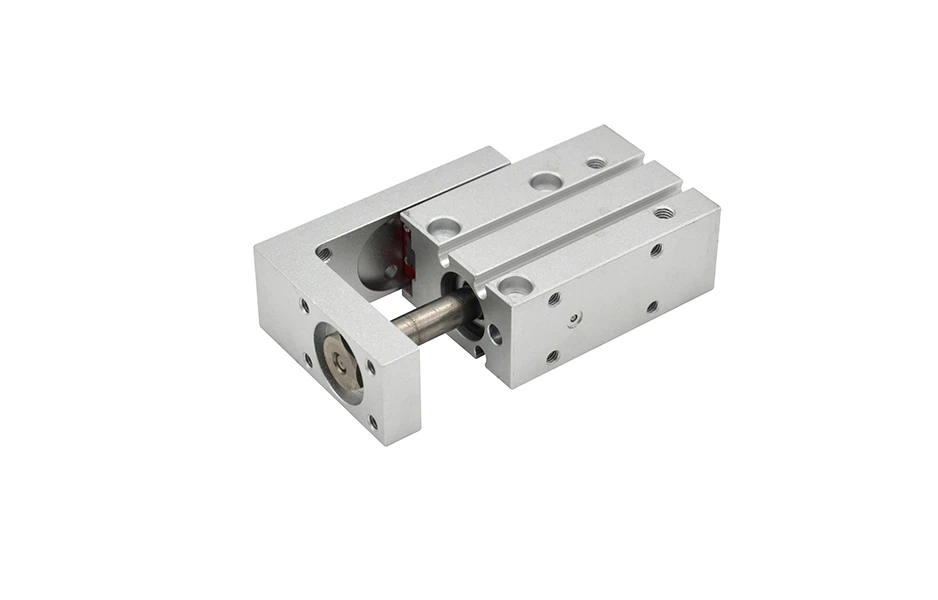

Wenn Sie auf der Suche nach zuverlässigen Schneidwerkzeugen sind oder Beratung zur Optimierung Ihrer CNC-Fräsprozesse benötigen, sind wir für Sie da. Wir bieten eine breite Palette hochwertiger Produkte an, darunterStandardzylinder der DNC-Serie,Kompakter Schiebezylinder der MXH-Serie, UndSchiebetischzylinder der HLH-Serie. Kontaktieren Sie uns noch heute, um ein Beschaffungsgespräch zu beginnen und Ihre CNC-Fräsvorgänge auf die nächste Stufe zu bringen.
Referenzen
- Boothroyd, G. & Knight, WA (2006). Grundlagen der Zerspanung und Werkzeugmaschinen. CRC-Presse.
- Kalpakjian, S. & Schmid, SR (2010). Fertigungstechnik und -technologie. Pearson.
- Trent, EM, & Wright, PK (2000). Metallschneiden. Butterworth-Heinemann.
